有趣的越南声呐显控台画面

照片来自越南自研的一款主/被动舰壳声呐，不论声呐技术水平怎么样，其声呐显控台倒是有些高级的。舰壳声呐基阵比较小，除了美俄一些直径四五米、高两三米的大型基阵，小型舰壳声呐被动监听频率一般不低于2khz，监听带宽两个三分之一倍频程到两个倍频程，在带宽内进行时间和能量积分，并可用DEMON谱解被监听目标的螺旋桨转速和叶数。

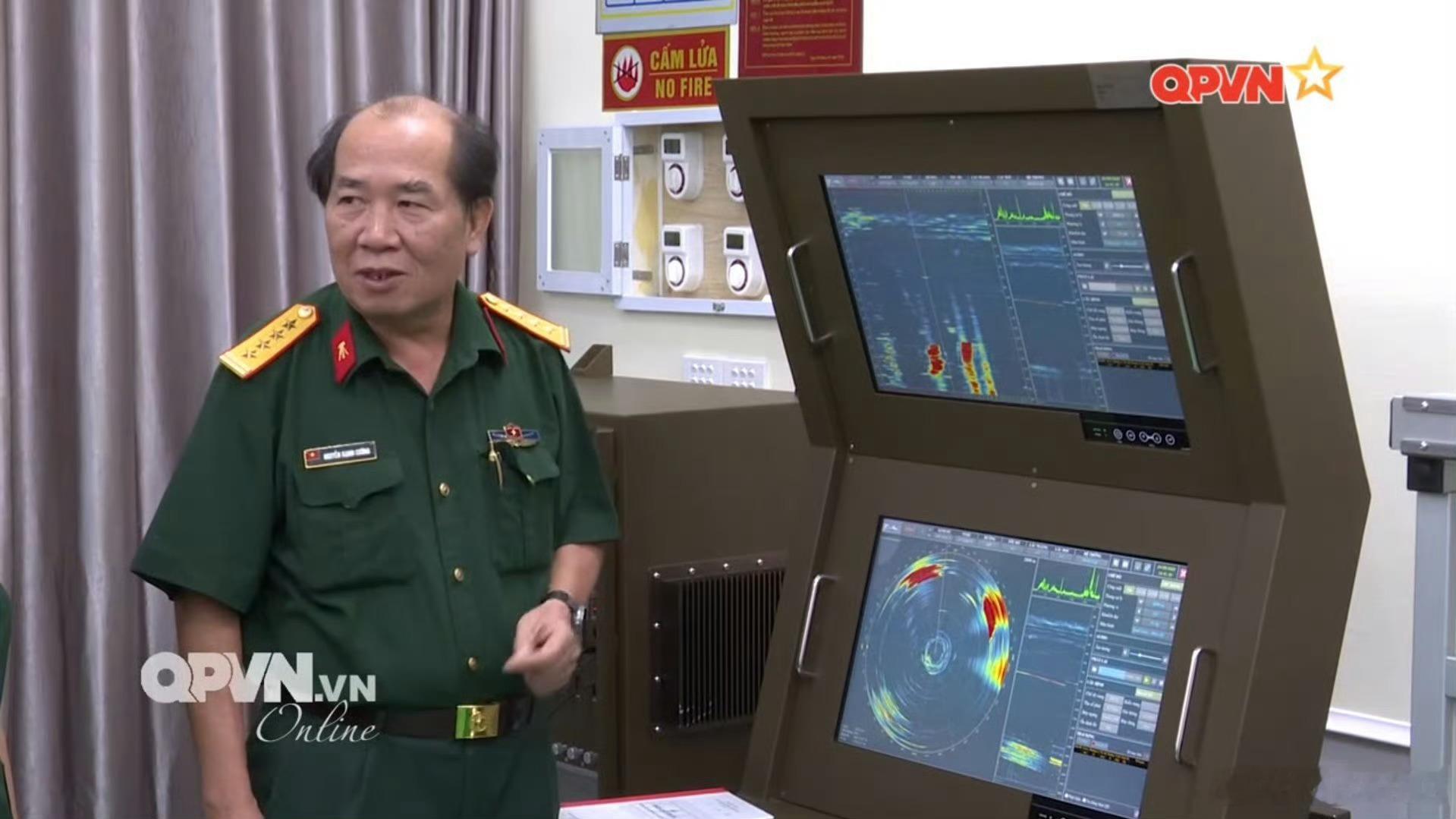

越南人的显控台分上下两部分两个显控屏。上面的显示屏是常规的时间—方位瀑布屏，显示屏左侧大区域就是瀑布屏，X轴为方位，Y轴为时间，信号从上往下走，最上方代表现在，最下方代表最远的过去（时间刻度可为15分钟，1小时等等），这样就可直观的显示声呐监听目标方位随时间变化的历程。屏幕上方横跨整个方位的蓝色背景噪声很可能是模拟本舰加速时的自噪声，自噪声包围整个声呐基阵，所以在所有方位上均有显示。

瀑布图中间的竖线是本舰航向，可以看到正前方自噪声幅度最小，后半球最大，符合舰艇航行时的自噪声分布。实战中要保证良好的被动监听效果，需要把航速降到8节以下，保证本舰螺旋桨不空化，声呐导流罩表面层流不转捩。声呐右边小区域上方看上去像频谱图，这是一种X轴为频率、Y轴为幅度的A显图，直观的读出信号幅度随频率的分布，该A显图与下面的DEMON图对应。

右侧下方就是DEMON图，小图下方一根细实线应该是解调后得到的轴频，上面的几根粗蓝线是叶频基频及谐波，从轴频得到螺旋桨转速，再用叶频基频除以轴频，就能得到螺旋桨叶数。螺旋桨叶数是区分水面舰艇和潜艇的重要依据，潜艇为追求低噪声，用推进效率略低但噪声小的大倾斜七叶桨。而水面舰艇和商船一般用推进效率高的五叶桨和四叶桨，还有中小型船舶的三叶桨，基本上只要读出目标桨叶数低于6叶，可以肯定是水面舰船而非潜艇。

比较有意思的是下方的圆周显示屏。圆周显示屏原先用于俄罗斯潜艇声呐，比如971等核潜艇的MGK540综合水声站就用圆周显示，它相当于圆圈状A显，圆周就是方位，周线上的突出是目标信号或强噪声，但是它没有时间历程。越南这个模仿美军声呐，圆圈中心代表最近时间，最外侧代表最远时间，用信号颜色深度代表信号幅度。声呐上信号宽是因为基阵小，方位分辨率不足。图三上圆周显示器信号方位与上方的瀑布显示器是一样的，瀑布屏是压缩方位显示，所以信号要细一些。
