号称白菜价！8 英寸新型纳米压印设备，价格仅同行十分之一，性能居然一点没缩水？

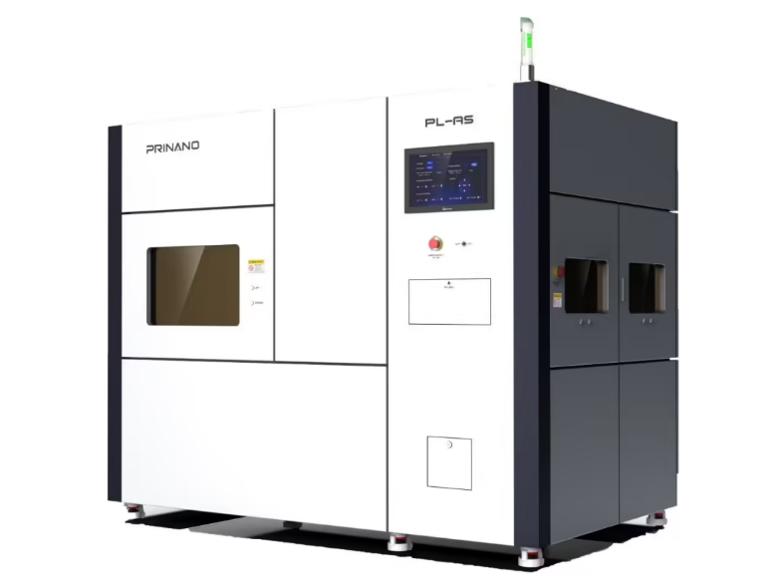

6 月 5 日，深圳厂区内，型号为 的新设备正式投产运行。

以往单块光芯片生产成本约 10 元，如今直接降至 1 元。

设备线宽分辨率可达 10 纳米级别，适配光芯片生产需求。，晶圆压力均匀性误差不到 0.5%，所有参数全达标，一点没偷工减料。

原来 1000 万的采购成本，现在直接砍到 100 万，这哪是降价，是直接把价格打了一折。

很多人都懵了：光刻机不都是几千万一台的吞金兽吗？怎么突然这么便宜了？

因为它根本不是传统的光刻机，是纳米压印的新路子。

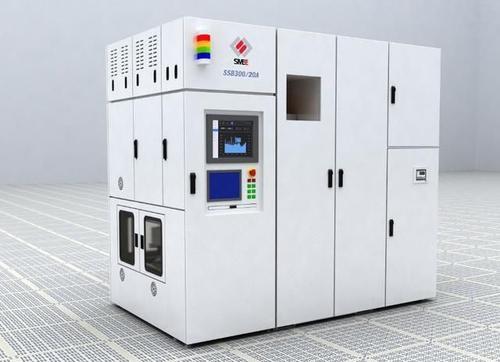

传统光刻机是啥？就像拿个极细的激光笔，在晶圆上一点点画电路，光源、光学镜组、温控系统造价都十分高昂，一台 DUV 设备动辄几千万，中小厂根本碰都碰不起。

这台新设备换了个思路：不画图了，直接盖章。

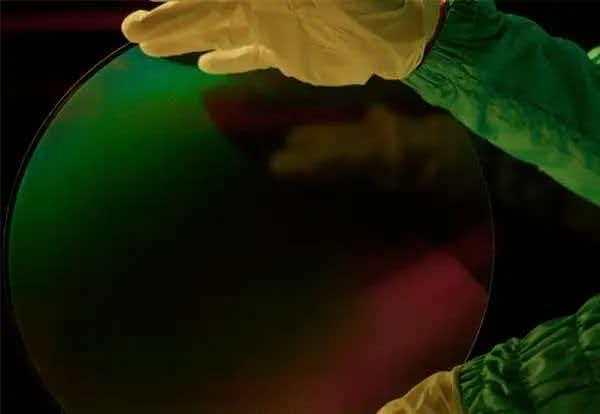

先在母版上刻好纳米级的电路图案，然后把这块 “印章”，压到涂了胶的晶圆上，借助气压让两者紧密贴合，光照固化之后，图案就印上去了。

这套工艺绕开了光学衍射带来的技术限制，直接绕开了波长的物理限制，分辨率反而更高。

传统 DUV 曝光一张晶圆要几十分钟，它几秒就搞定，效率直接拉满。

设备省去昂贵的光学镜组，配套耗材成本也大幅下降。

有人担心：这么便宜，会不会是凑合用？

实测数据足以打消顾虑，设备各项指标均满足商用标准，已经能批量供货了。不光是车载激光雷达的芯片，光通讯、硅光芯片这些领域，这套设备都已经过了量产验证，是实打实的商用机，不是实验室的概念货。

如今 AI 产业高速发展，市场需求持续爆发，数据中心对光模块的需求疯涨，目前高端光芯片市场产能缺口已达到 70%。

传统 DUV 产线投资大、建得慢，根本追不上 AI 的需求速度。

这时候这台设备一出来，直接给整个产业链松了绑。

英伟达、谷歌等企业对光模块需求旺盛，下游供应商纷纷排队等待产能，供应商捧着现金在产线外排队，现在有了这台设备，产能直接就能提上来，成本还能砍下来。

光芯片靠堆昂贵设备堆料的时代，终于要过去了。

这台靠盖章就能搞定光刻的设备，把成本从云端直接拉到地面，也让 AI 和自动驾驶的普及，又往前迈了一大步。

你觉得，这设备能把光芯片的价格彻底打下来吗？评论区聊聊。
