别再死磕纳米了！华为“韬定律”的阳谋：用时间换空间，掀翻摩尔定律的桌子

当整个半导体行业还在为3nm、2nm的极紫外光刻机争得头破血流时，华为直接掀翻了牌桌。

ISCAS 2026上，何庭波抛出的“韬（τ）定律”，绝不仅仅是一个新名词，而是中国半导体在物理极限和经济成本双重绞杀下，打出的一套“降维打击”组合拳。

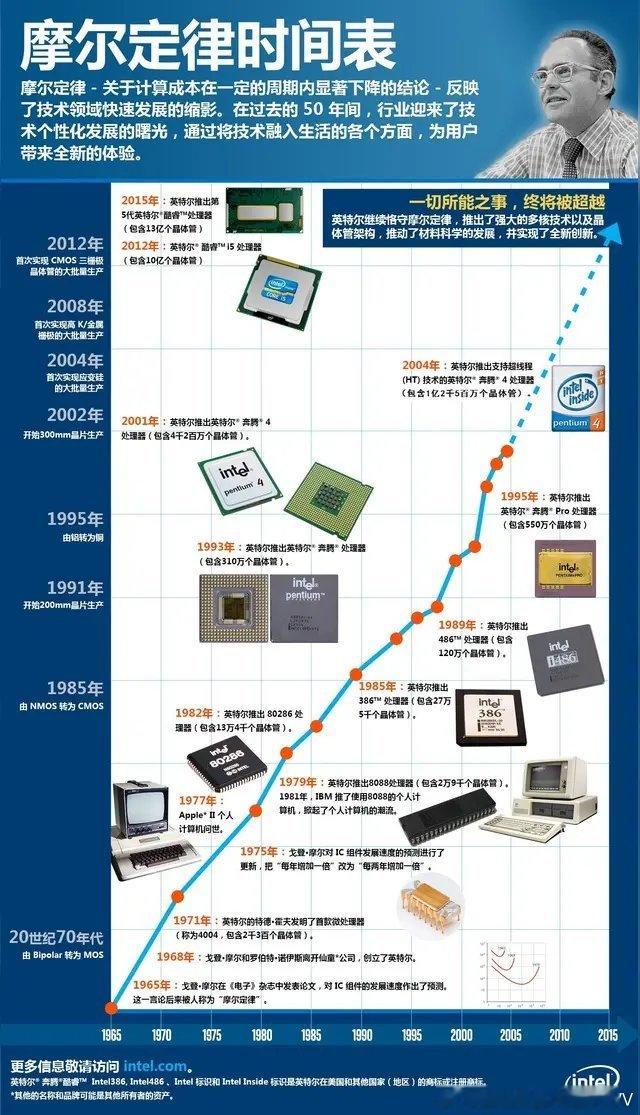

过去半个世纪，全行业都被摩尔定律PUA了。大家信奉“几何缩微”，像疯了一样把晶体管往死里挤。结果呢？撞上了量子隧穿的物理墙，又撞上了百亿美金产线的经济墙。尺寸越缩越小，性能提升却越来越挤牙膏，这分明是一场边际效益断崖式下跌的死局。

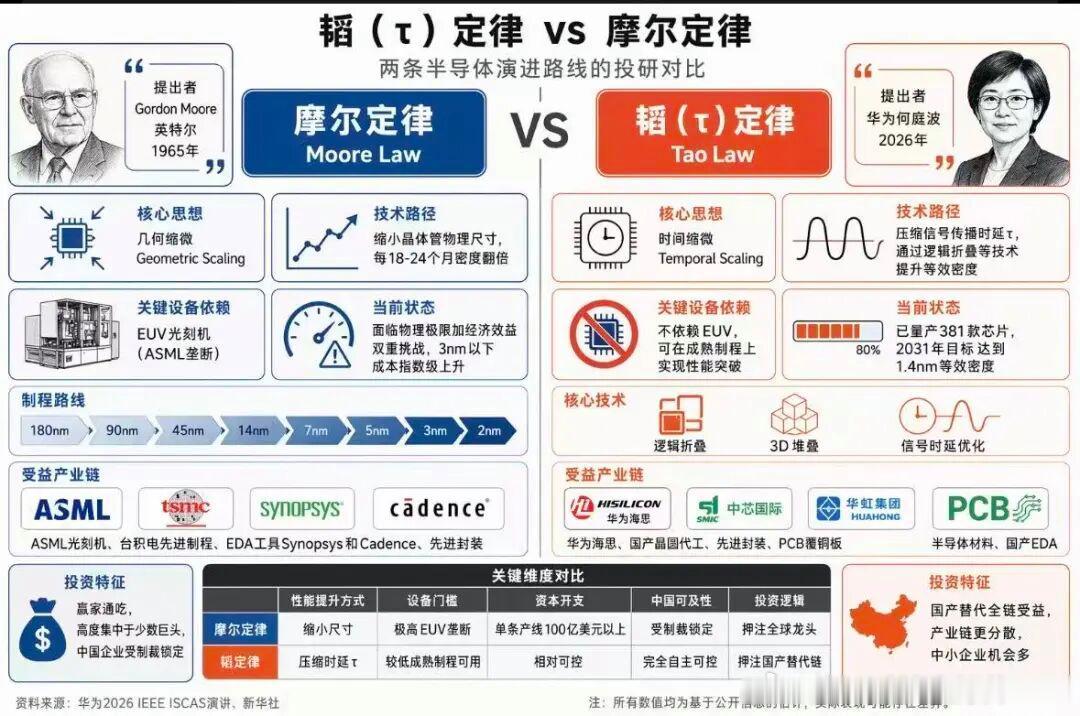

韬定律的本质，是换道。它不再死盯着晶体管有多小，而是盯上了一个更底层的物理指标——时间常数 τ（R×C）。

通俗点说，如果芯片是一座城市，摩尔定律是把马路修窄、楼房盖密，最后路堵死了，楼也塌了；而韬定律是不动马路宽度，直接在地下挖隧道、建高架桥、优化红绿灯。只要信号跑得足够快，系统响应时间被极限压缩，哪怕你用的是成熟制程，算力照样能把对手按在地上摩擦。

这套逻辑最狠的地方在于它的“四层协同”：从底层器件抠寄生电容，到电路层的“逻辑折叠”把平房变立体，再到芯片级的软硬协同，最后用“灵衢总线”打通系统级任督二脉。它硬生生在不依赖顶尖光刻机的情况下，蹚出了一条用工程复杂度换取性能密度的血路。

别以为这只是PPT造车。六年量产381款芯片，今年秋季麒麟芯片就要用上完整的逻辑折叠技术，预计到2031年等效1.4nm制程。这意味着什么？意味着那些躺在仓库里的成熟制程晶圆厂，即将被重新激活成印钞机。

西方用光刻机建起的高墙，正在被这种“时间缩微”的系统级创新悄然瓦解。不拼刺刀拼内功，这才是后摩尔时代，属于中国半导体的真正破局之道。
