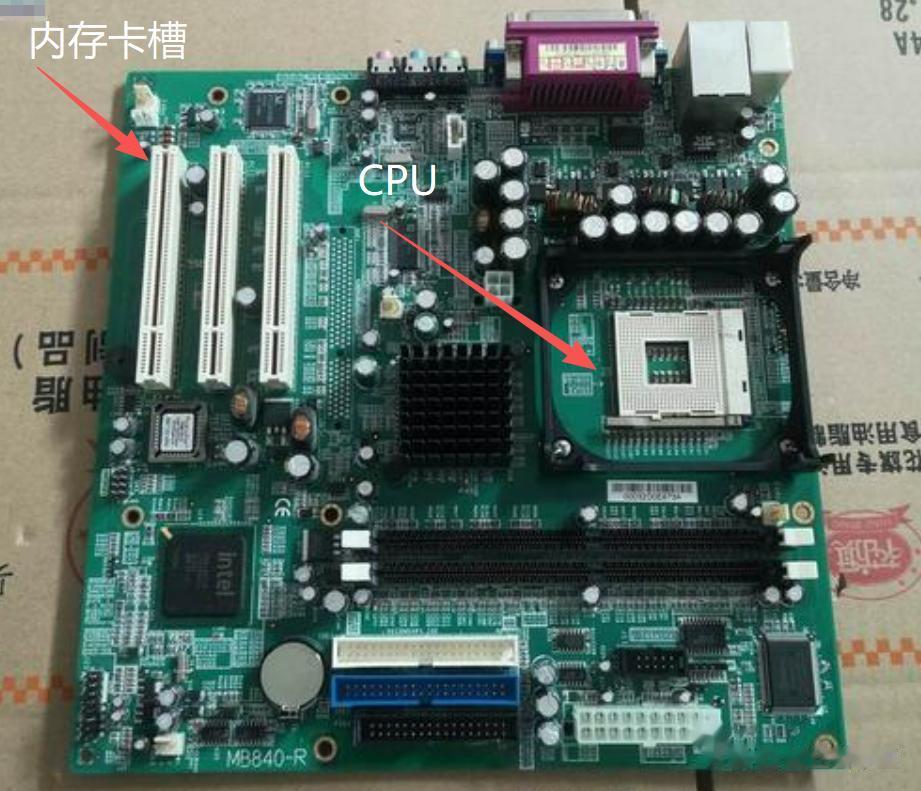

为什么不把内存直接做进CPU里？不是缓存，就是内存，大内存。然后需要更大内存的话，再从外边电路里加内存芯片。如果是工艺不同，那么可以把cpu硅片和内存硅片在封装工艺步骤上封装到一个芯片里，为什么不这样做？而且cpu有散热器，外插的内存条没有，做到一起，反而能让内存芯片一起享受cpu的散热器，为什么不呢？

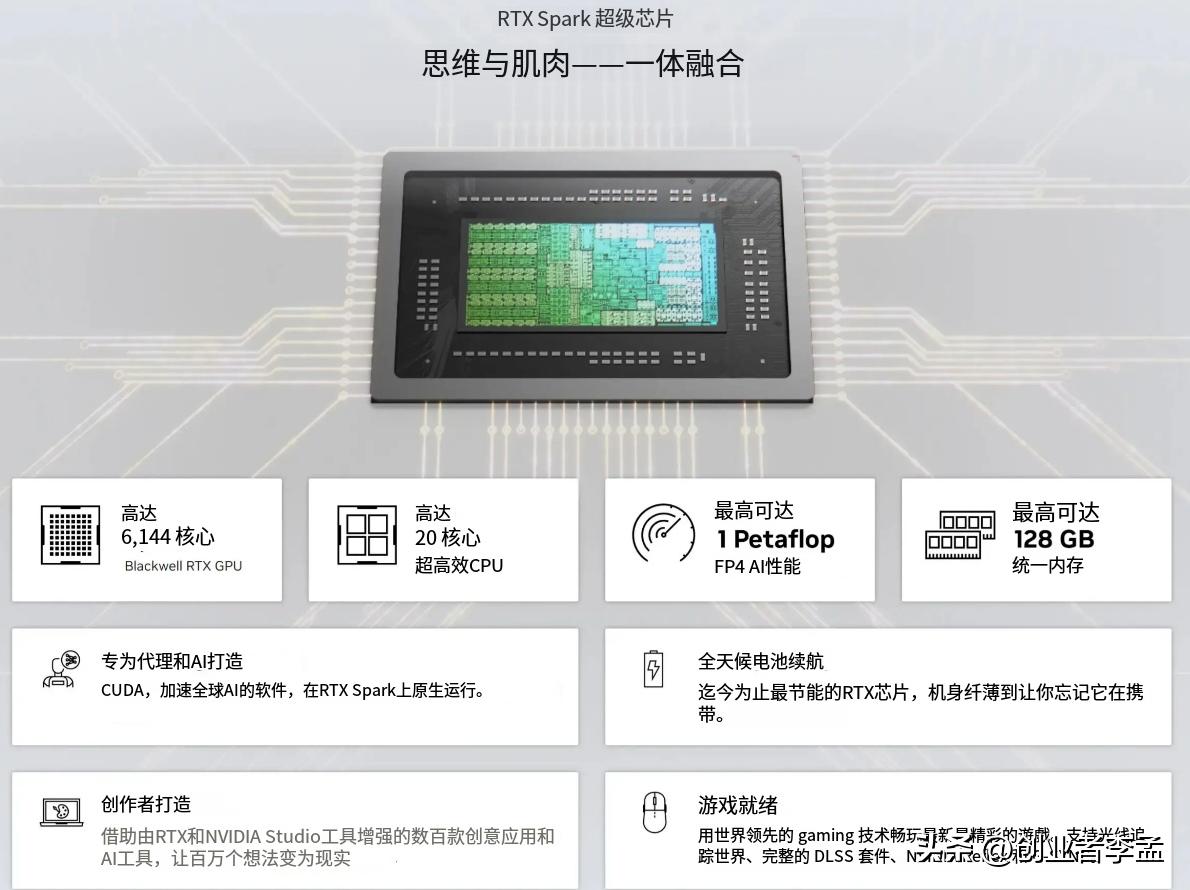

英伟达这次设计的RTX Spark据说就是把CPU、GPU、内存的能力都整合到了一个超级芯片上了，但需要注意，他的内存方案是外挂的（最高支持 128GB LPDDR5X 内存 。）芯片周围还焊有8颗美光LPDDR5X内存颗粒，组成最高128GB统一内存。

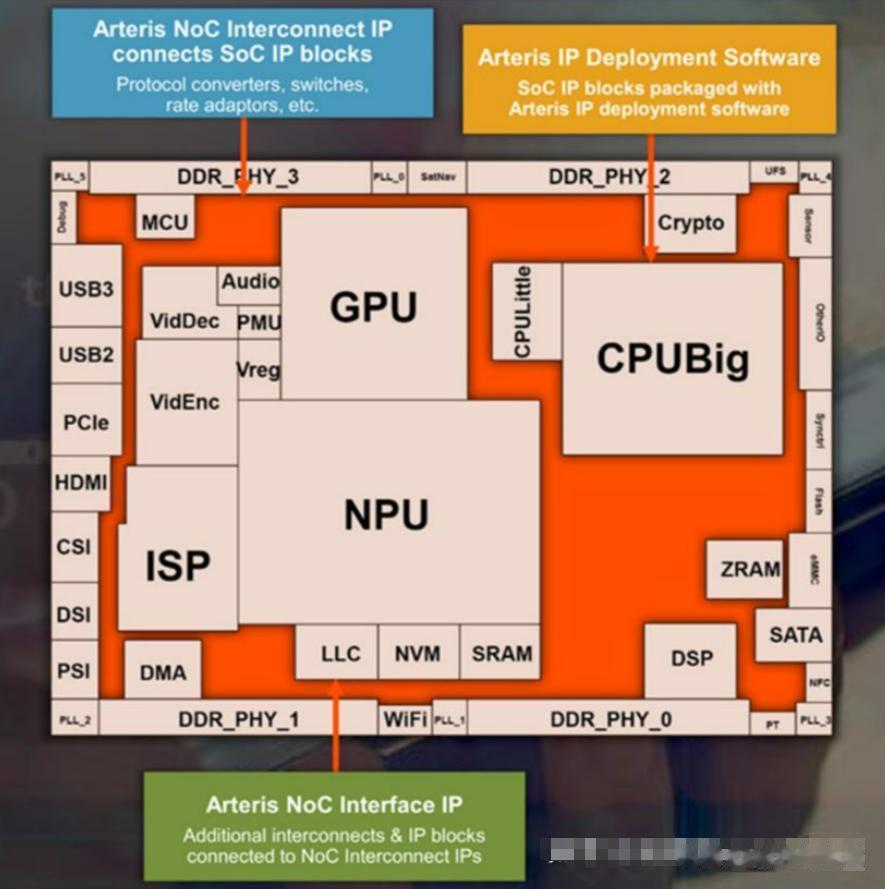

我们再来看手机的SOC芯片，也是将内存作为独立芯片形成一个元件的。所以先给答案，为什么不把内存直接做进CPU里面，我觉得CPU升级到SOC本身承受了很多，而硬盘和CPU之间建立的通道还要CPU自己搭建，那不累人呀，那也跑不动呀！

因为CPU是汽车，内存是道路，硬盘是仓库，缺一不可！如果让CPU成为了汽车也成为了道路，那就是轨道发展了，三者各司其职，强行合并只会锁死整条产业链。背后藏着芯片产业分工、成本、散热与迭代逻辑多重现实约束。

第一是工艺与成本无法兼容。CPU 追求极致运算精度，采用 3nm、4nm 先进制程，光刻、良率成本极高；大容量内存侧重存储密度，主流用 12nm、14nm 成熟工艺，成本仅先进制程零头。如果把大容量内存刻在 CPU 同一块硅片上，整块芯片都要按 CPU 高端工艺生产，内存部分会凭空多出数倍制造成本，整机售价会大幅上涨。就算用 2.5D 封装堆叠，大容量内存堆叠会急剧增大芯片面积，良率暴跌，量产成本普通消费者根本无法承担。

第二是迭代速度完全脱节。CPU 每 1-2 年更新一代架构，内存标准却 3-4 年迭代（DDR4、DDR5、LPDDR5X），两者更新周期完全错开。如果内存焊死集成在 CPU 内部，CPU 换代就要连带更换内存规格，用户想单独升级内存都做不到，芯片厂商也无法灵活搭配不同容量内存版本，产品线会极度僵化。

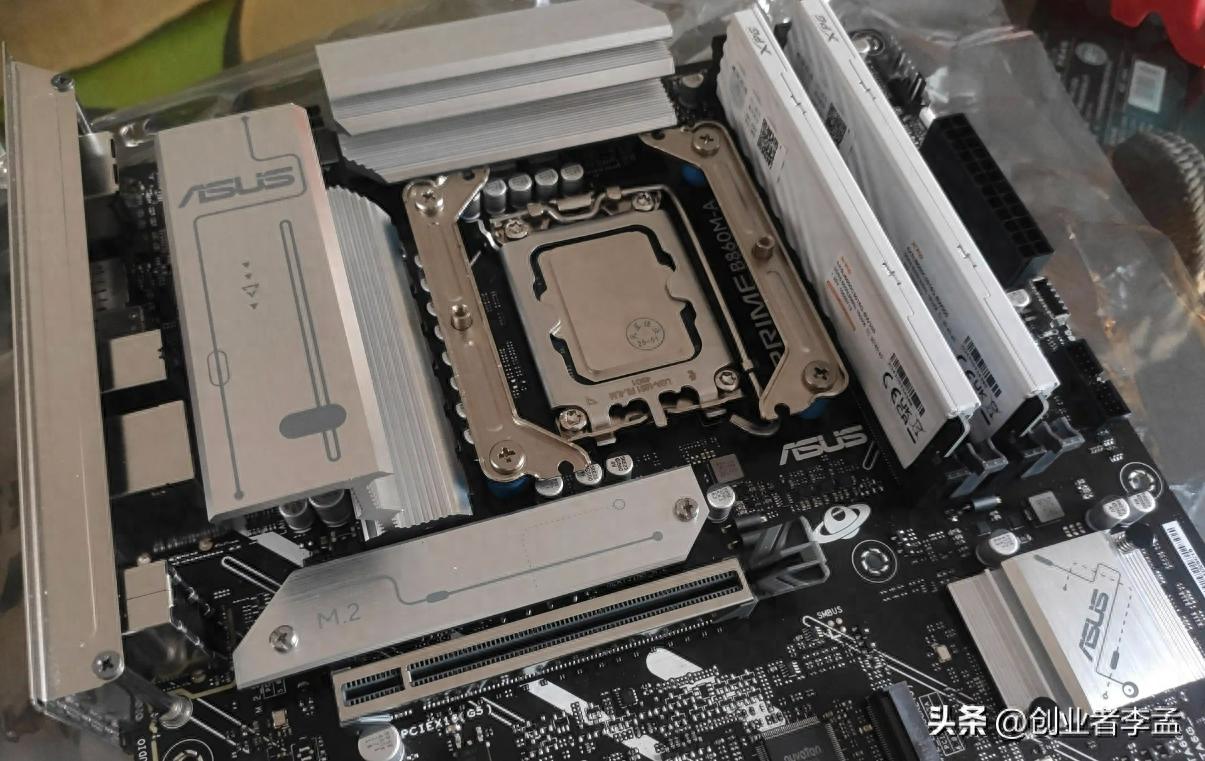

第三是散热与功耗矛盾远大于想象。CPU 满载时发热集中，内存持续读写同样会产生大量热量。看似共用散热器可行，但两者发热曲线完全不同：CPU 峰值瞬时高温，内存是持续均匀发热，堆叠封装后热量互相堆积，芯片内部温差极大，极易出现内存降频、数据出错。手机 SOC 外挂 LPDDR、电脑独立内存条，本质都是分开控温，规避热干扰。

英伟达 RTX Spark、手机 SOC 的封装方案只是折中手段，属于 “封装层面绑定”，而非硅片一体化集成。把 CPU、内存强行融合等于让汽车、道路合二为一，变成固定轨道系统，一旦其中一方规格落后，整套芯片直接淘汰，彻底失去硬件灵活升级的空间。芯片产业精细化分工，才是兼顾成本、性能、迭代的最优解。对此大家是怎么看的，欢迎关注我“创业者李孟”和我一起交流！
