0.7nm重磅突破落地！两条芯片赛道，撕开后摩尔时代全新格局

VLSI 2026大会上IBM抛出足以震动全行业的重磅成果，全球首款0.7纳米（7埃米）亚1纳米芯片技术正式亮相，彻底打破外界认定2nm已是硅基工艺终点的预判，也让持续唱衰摩尔定律的行业舆论迎来巨大反转。

长久以来全球厂商困于平面制程微缩，早已深陷双重绝境。物理层面，2nm节点晶体管栅极仅容纳十余层硅原子，量子隧穿效应让关态漏电流占整体功耗近五成，芯片持续高温过载；经济层面，单座2nm晶圆厂投入突破300亿美元，每一代制程迭代性能涨幅仅10%-15%，投入产出严重失衡，平面缩小的老路已然走到尽头。

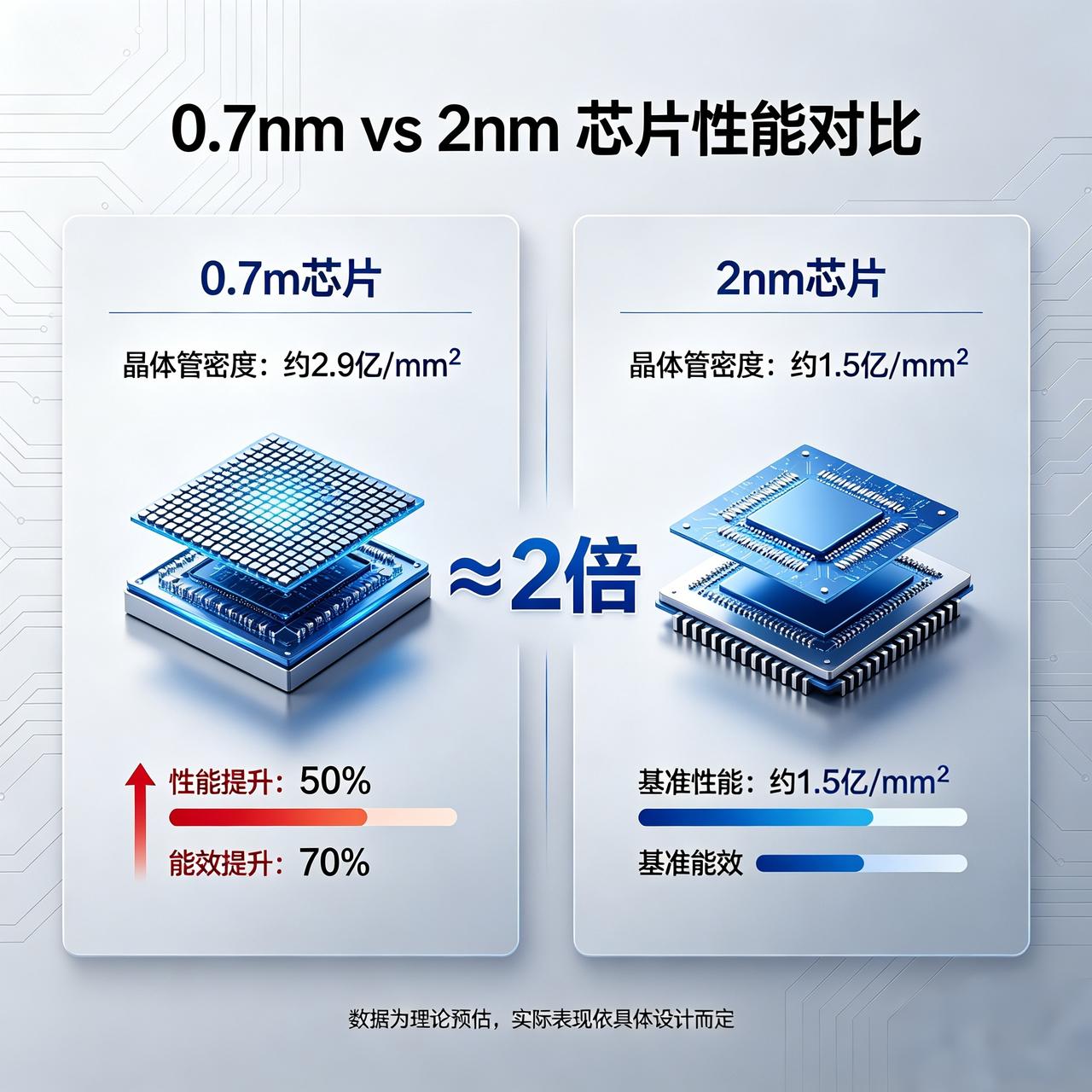

IBM的破局核心在于自研NanoStack纳米堆叠三维架构，摒弃单层平铺模式，将NMOS与PMOS晶体管垂直交错键合，层间仅留9纳米绝缘间隔。实测数据极具冲击力：同等指甲盖大小芯片可集成近千亿晶体管，密度是其2021年2nm工艺的2.03倍；相较2nm方案算力最高提升50%，同等算力能耗降低70%，SRAM存储单元面积直接缩减40%，有效缓解AI算力普遍存在的存储墙难题。但客观来看，该技术最快2031年才能实现量产，且IBM早已剥离制造业务，最终落地仍依赖台积电、三星的产线配套，短期难以商用普及。

与IBM深耕几何缩微不同，华为此前发布的韬定律走出完全差异化道路，跳出比拼物理尺寸的内卷赛道，以电路时间常数τ为核心优化指标，搭建从晶体管、电路、芯片到数据中心的全层级协同体系，依靠逻辑折叠缩短信号传输路径，实现“时间缩微”提升算力。过去六年华为已基于这套思路落地381款芯片，即便依托成熟制程，也能达到高端先进工艺的算力水准，为国内半导体突破光刻机限制开辟可行路径。

两条路线看似背道而驰，实则深度互补。0.7nm极致微缩能从底层器件削减信号延迟，直接降低τ数值；韬定律的全栈优化体系，又能充分释放先进制程的算力潜力。往后半导体行业的竞争不再单一比拼光刻节点，架构创新与全系统整合能力，才是决定产业话语权的核心关键。
