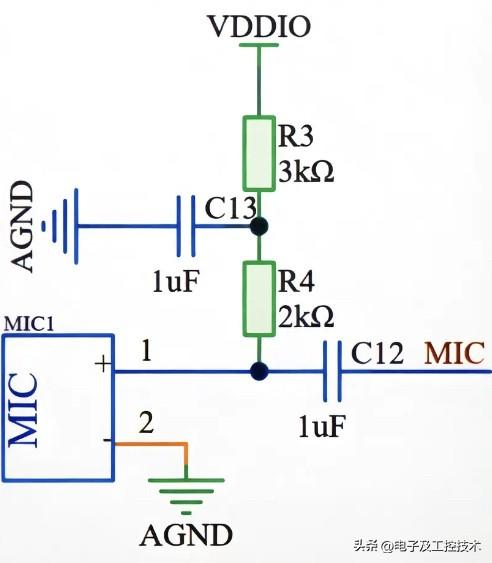

电路中任何元件的放置都有它的独特作用，这不，一个简单的电路路就引发了许多小伙伴的讨论，就以电路中1微法的电容C13 为什么要放置它，很多小伙伴就各抒己见，发表了不同的看法。

最后达成的共识认为：电容C13和电阻R3组成了RC滤波环节，组成电源退耦电路。其中R3是缓冲电阻，R4是缓放电阻，减小了C13上电压突变，也就起到了稳压滤波作用。R4也是话筒负载，和话筒串联，电容C12是把这个串联变化的信号传送出去。

由于驻极体麦克风需要偏置电源，R3和C13组成RC滤波，再通过R4提供偏置供电。C13不能接在麦克风端不然麦克风信号就交流短路了。

C13接在R3，R4之间，即可消除VDD直流电源中的杂波信号干扰MIC输入端，又防止了MlC麦克风信号被C13消弱短路接地。使MIC保持无信号时静音无噪声，有信号时声音清晰无干扰。

这样能提供纯净的偏置电压给MIC，R4起到限流和隔离作用，这样就不影响MIC输出的交流音频信号了话筒输入，RC低通滤波降噪，消除高频杂波。有时有问题就需要讨论，越论越明白。
